Que buen Link aztecaphoto, pero como dicen zapatero a su zapato, ojalá me anime y me puedas ayudar con tu asesoría salu2 y mucho éxito con tu lampara

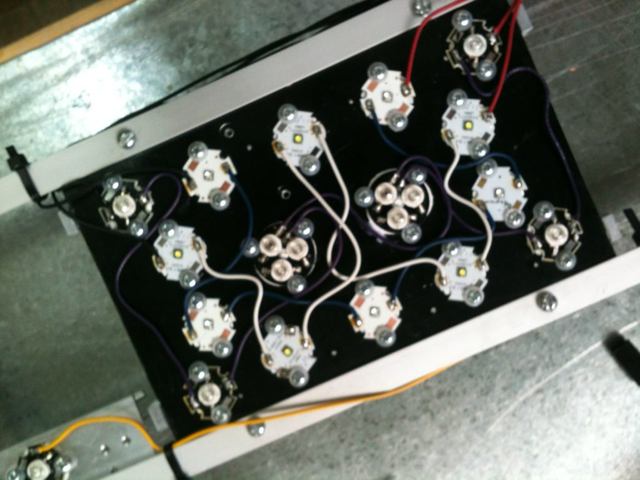

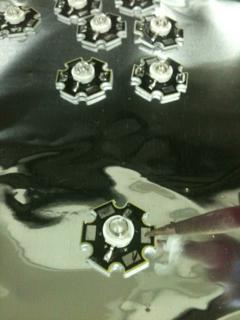

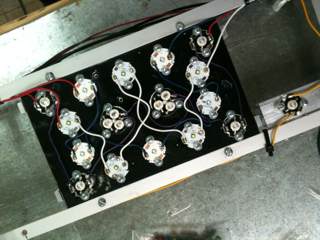

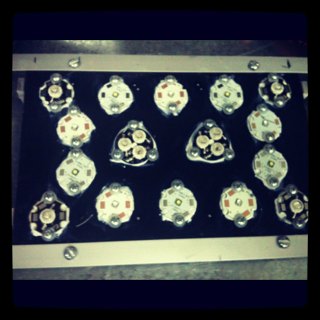

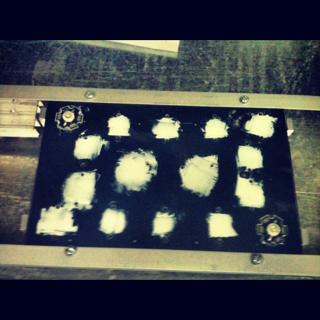

Y seguimos: Para montar los leds usé el Arctic Ceramique, seguí las instrucciones de como se ponen en chips de nintendo y la regué. Quedó como relleno de pan de nata jajajaja. Así que los limpié con alcohol isopropílico y solo puse un poco de grasa térmica, como del tamaño de un arroz, y solo presioné los leds. Así se evitan burbujas entre los leds y el disipador. [hr] [hr] [hr] Así quedaron atornillados con sus arandelas de nylon [hr] Así estañé los leds. Es más fácil si no están atornillados al disipador. Se usó un cautín de lápiz Weller de 25w. Probé a hacerlo atronillados, pero con el clima frío no estaña bien. Si están montados, se debe usar un cautín de 40-60w. [hr] Así se hicieron las conexiones. [hr] Aquí se ve como se usó el thermofit para no tener una maraña de cables. [hr] Agregue 3 royal blue para usarlos como "luz de luna" [hr] El ventilador montado [hr] El controlador en su caja (con orificios a los lados para que tenga ventilación) [hr] Así se conectó [hr] El DIM4 en su caja ya montado. Todavía me falta ver como tapar el hueco alrededor de las ventana del display Ya los probé y prenden bien. En la próxima les muestro las conexiones y como se usa el DIM4. Espero ya montar la lámpara el fin de semana o me cuelgan de los... Saludos
Y seguimos: Para montar los leds usé el Arctic Ceramique, seguí las instrucciones de como se ponen en chips de nintendo y la regué. Quedó como relleno de pan de nata jajajaja. Así que los limpié con alcohol isopropílico y solo puse un poco de grasa térmica, como del tamaño de un arroz, y solo presioné los leds. Así se evitan burbujas entre los leds y el disipador. [hr] [hr] [hr] Así quedaron atornillados con sus arandelas de nylon [hr] Así estañé los leds. Es más fácil si no están atornillados al disipador. Se usó un cautín de lápiz Weller de 25w. Probé a hacerlo atronillados, pero con el clima frío no estaña bien. Si están montados, se debe usar un cautín de 40-60w. [hr] Así se hicieron las conexiones. [hr] Aquí se ve como se usó el thermofit para no tener una maraña de cables. [hr] Agregue 3 royal blue para usarlos como "luz de luna" [hr] El ventilador montado [hr] El controlador en su caja (con orificios a los lados para que tenga ventilación) [hr] Así se conectó [hr] El DIM4 en su caja ya montado. Todavía me falta ver como tapar el hueco alrededor de las ventana del display Ya los probé y prenden bien. En la próxima les muestro las conexiones y como se usa el DIM4. Espero ya montar la lámpara el fin de semana o me cuelgan de los... Saludos
Seguimos con las fotos del Iphone: Pruebas con los leds sin montar en el canopy (testing leds unmounted on canopy) Prueba con los Cree XT-E Royal Blue. (test with Royal blues) Prueba con los Cree XP-G R5 blancos (test with CW) Test con los UV, azules y los OCW (rojo, verde y azul). En el centro se ve un Bridgelux que tuve que poner, porque un azul de los OCW se voló por aplicar mucho calor. (Test with TV, B, and OCW. At the center it was connected a Bridgelux RB ´cause I burned one OCW´s Blue, due to overheat with the soldering iron). Reflector Spyder que ya tenía. Se cortó la parte superior (Spyder reflector already got. The top was cutted) Tuve que aumentar la altura de la base del canopy. (Rising canopy´s high) Vista de la sección superior del canopy. Se puede subir y tiene una puerta al frente para alimentar. El reflector montado. (Mounted reflector on canopy) Después de montar todo, lo puse en el tanque. En la prueba final, el DIM4 empezó a echar humo!. Aquí la foto del chip quemado. (After mounting on canopy, it was instaled on top of the tank.At the final test, the DIM4 started to smoke!. Here is a pic of the burned chip) Ya me puse en contacto con Milad, de ledgroupbuy, para ver si yo la regué o fue un error de funcionamiento. Por cierto, el servicio al cliente es excelente. (I got in contact with Milad to see if it was my mistake or a DIM4 malfunction. By the way, customer service is excellent.) Así que, sin controlador, tuve que irme por el plan B: usar potenciómetros aprovechando que los drivers Inventronics no necesitan fuente de poder para el dimeo. Eso sí, voy a tener que poner los drivers en temporizadores. Ya probé la serie de UV-B-OCW y los colores son de NO MAAAAA!. Fotos después. (So, without DIM4, I´ve got to go with plan B: pots. Taking advantage of Inventronics self 10v power source for dimming. I already tested the UV-B-OCW strings and the colors just pop amazingly. Pics in a while) P.D para la banda: No es mmd, lo pongo en inglés porque el post está en el sitio de "how to builds" en ledgroupbuy.com Saludos
Seguimos con las fotos del Iphone: Pruebas con los leds sin montar en el canopy (testing leds unmounted on canopy) Prueba con los Cree XT-E Royal Blue. (test with Royal blues) Prueba con los Cree XP-G R5 blancos (test with CW) Test con los UV, azules y los OCW (rojo, verde y azul). En el centro se ve un Bridgelux que tuve que poner, porque un azul de los OCW se voló por aplicar mucho calor. (Test with TV, B, and OCW. At the center it was connected a Bridgelux RB ´cause I burned one OCW´s Blue, due to overheat with the soldering iron). Reflector Spyder que ya tenía. Se cortó la parte superior (Spyder reflector already got. The top was cutted) Tuve que aumentar la altura de la base del canopy. (Rising canopy´s high) Vista de la sección superior del canopy. Se puede subir y tiene una puerta al frente para alimentar. El reflector montado. (Mounted reflector on canopy) Después de montar todo, lo puse en el tanque. En la prueba final, el DIM4 empezó a echar humo!. Aquí la foto del chip quemado. (After mounting on canopy, it was instaled on top of the tank.At the final test, the DIM4 started to smoke!. Here is a pic of the burned chip) Ya me puse en contacto con Milad, de ledgroupbuy, para ver si yo la regué o fue un error de funcionamiento. Por cierto, el servicio al cliente es excelente. (I got in contact with Milad to see if it was my mistake or a DIM4 malfunction. By the way, customer service is excellent.) Así que, sin controlador, tuve que irme por el plan B: usar potenciómetros aprovechando que los drivers Inventronics no necesitan fuente de poder para el dimeo. Eso sí, voy a tener que poner los drivers en temporizadores. Ya probé la serie de UV-B-OCW y los colores son de NO MAAAAA!. Fotos después. (So, without DIM4, I´ve got to go with plan B: pots. Taking advantage of Inventronics self 10v power source for dimming. I already tested the UV-B-OCW strings and the colors just pop amazingly. Pics in a while) P.D para la banda: No es mmd, lo pongo en inglés porque el post está en el sitio de "how to builds" en ledgroupbuy.com Saludos ******************************************************** Post editado Bueno, así van las cosas. Creo que el que la regó fui yo Me quise ver Pro usando estos conectores para el dimeo. Mala idea. En dos conectores, solo puse el (+)! El conector de la derecha está bien, los de la izquierda como ven, el rojo bien y el negro DEL OTRO LADO. O sease, solo recibía el voltaje que mandaba el DIM4. Y para amolarla, los dos que estaban mal se cargan en el semicondutor que se tronó. Mientras tanto, voy a poner unos potenciometros como éste pero son LINEALES, y aquí no pude conseguirlos, solo los normales que son ALGORÍTMICOS (como los del volúmen de los radios) que no son tan finos para regular, sobre todo ya cerca del límite.. Entonces busqué otra opción y voy a poner unos Trimm pots de 20K a 1/2w o .75w Del DIM4, Ya me puse en contacto con el fabricante y solo me va a cobrar las partes a cambiar y el envío. La verdad, excelente servicio y respuesta de Flaminsystems y Ledgroupbuy La cosa ahora es que alguien se lo lleve a USA y que luego se lo traiga. Ni pex. Saludos
Nombre Toño ahora si que te estas volando la barda con esa mega lamparotttaaaaa !!! mala onda lo del chip que se chamusqueo, pero bueno esperemos que no salga tan cara su reparacion, por lo demas, a ver cuando nos invitas a ver tu charquito, saludos. Atte Eduardo Bado. :akuma:
Pues no va a salir en mas de 50 pesos, la bronca es el envío jejeje. Bueno, en lugar de usar un potenciómetro normal, de esos de carbón, usé este Trimpot (Trimming potentiometer) modelo 3006, 20k a .75w. El control es mucho más fino. La cosa es que hay que darle como chorromil vueltas al tornillito, pero una vez soldado y con sus thermofit, queda fijo y ya no hay que estarle cambiando. Además, el tamaño es muy pequeño ( como el de un dulce Tommy o Agüita) y no se necesita montar. Ojo, el ajuste del tornillito es la revés: mas potencia a la izquierda, menos potencia a la derecha.
