Boyu - remodelación extrema ( y arrancaaaaannnnnnnn!!!! )

Tema en 'Diálogos Técnicos' comenzado por no one, 18 Septiembre 2007.

  1. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Despues de tener el boyu con zoantos, hongos y LPS´s vamos a darle una buena modificada para meter unos coralitos un poco mas demandantes (acros y montis).

    Ya le quitamos la división que tenia y vaciamos el canopy dejando solo los ventiladores y el transformador que los alimenta.

    [​IMG]

    [​IMG]

    [​IMG]


    Planes para la iluminación
    - Un HQI de 70 watts - 20,000 Kelvin
    - Un PC de 32 watts actinico dual 420nm y 440 nm
    - Un PC de 32 watts blanco dual de 10,000 K y 6,700 K

    [​IMG]

    [​IMG]


    Planes para la circulación
    - Closeloop conectado a un SCWD alimentado por una bomba Pan World NH-10PX
    - Adicionalmente le pondre un sump que aun esta en etapa de "piensale como lo vas a poner"

    [​IMG]

    [​IMG]

    [​IMG]

    Skimmer
    Un Tunze bastante viejito que ya ni existe el modelo pero que siempre fue muy bueno. Lo tengo [strike:59841f39d8]arrumbado[/strike:59841f39d8] guardado quien sabe donde.

    [​IMG]

    Aun me falta conseguir unos bulks y diseñar el sump ya que quiero que tenga un compartimiento para el agua de relleno.

    En cuanto lo vayamos armando por aqui pongo fotos del avance.

    Saludos

  2. pepecarranza75

    pepecarranza75 Líder del arrecife

    Se incorporó:
    14 Septiembre 2006
    Mensajes:
    694
    Me gusta recibidos:
    0
    Ocupación:
    Negocio de Joyeria
    Localización:
    Monterrey
    Re: Boyu - extreme makeover

    Se muy bien ahora si que ya lo vas a modificar todo!!... al ponerle el PC de 10,000 y 6500kº, no se perdera el tono de azul del HQI de 20,000kº??

    esta raro ese skimmer jejejejeej


    Saludos Roberto!!

  3. jaimemtnz

    jaimemtnz Adicto al arrecife

    Se incorporó:
    2 Marzo 2007
    Mensajes:
    333
    Me gusta recibidos:
    1
    Localización:
    Chihuahua,capital.
    Re: Boyu - extreme makeover

    Que tal, no one

    Haber, haber, me interesa!, dejame ir tomando nota!, seguire muy de cerca este extreme makeover. Solo me pudieras decir, de cuantos Gl, es el nano que transformaras?

    Saludos!

  4. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - extreme makeover

    No creo... pero si se pierde le quitamos ese foco y lo guardamos para la posteridad, jo... la idea era que con los 6,700K segun dicen los coralines crecen mejor.

    El skimmer ya ni existe en el catalogo de tunze, tiene la desventaja de que ocupa un buen de lugar por la forma.


    De 34 litros, supongo son 10 galones.

  5. FMC

    FMC Adicto al arrecife

    Se incorporó:
    26 Julio 2004
    Mensajes:
    219
    Me gusta recibidos:
    0
    Localización:
    Guadalajara Jal.
    Re: Boyu - extreme makeover

    Mucha Suerte!!!!

    Vamos a estar muy pendientes de esta nueva "no one aventura"

  6. Flavio

    Flavio Líder del arrecife

    Se incorporó:
    28 Abril 2007
    Mensajes:
    755
    Me gusta recibidos:
    2
    Localización:
    mexico
    Página web:
    Re: Boyu - extreme makeover

    excelente proyecto no one se ve q va a quedar de pelos pero no me quedo muy claro lo del skimmer .... saludos!!!

  7. JGONZ

    JGONZ Veterano de las profundidades

    Se incorporó:
    10 Diciembre 2004
    Mensajes:
    2,925
    Me gusta recibidos:
    143
    Ocupación:
    Consultor en Informatica
    Localización:
    Mexico DF y Puebla Pue (fin de semana)
    te falto decir , de ese boyu no quedo nada mas que el cascaron!!! muy bonito plan creo que mas que boyu va a ser un no one! saludos y esperemos pronto verlo ya con vida. saludos!!

  8. Cirujano_azul

    Cirujano_azul Adicto al arrecife

    Se incorporó:
    10 Septiembre 2003
    Mensajes:
    362
    Me gusta recibidos:
    0
    Ocupación:
    Estudiante
    Localización:
    Chilangolandia
    Saludos mi buen amigo No One, espero ver los avances de tu Nano, ya que apenas incurcuionare en esto de los Nanos y no me decido si comprar uno o armarlo.

    Si lo armo ten por seguro q te volare unas ideas.

    Saludos

  9. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - remodelación extrema

    Despues de algunas semanas y aprovechando que tuve bastante tiempo para dedicarle al Boyu, van unas cuantas fotos de las modificaciones que se le estan haciendo.




    Se desmonto el cristal trasero para poder trabajar con el ya que se le realizaron ranuras a todo lo ancho para instalar un rebosadero.

    [​IMG]

    [​IMG]




    Se perforaron 3 orificios para bulkheads de 1/2 pulgada, dichos bulkheads serviran para un closedloop, uno de ellos que se localiza al centro es la bajada hacia lo bomba y los otros dos que se encuentran un poco mas abajo hacia los lados seran los retornos, estos últimos estan conectados a un squid.

    La bajada al sump esta equipada con un durso para evitar ruidos molestos.

    [​IMG]

    [​IMG]





    Fue necesario construir una plantilla de acrilico para verificar distancias de tuberias... una vez con esta plantilla se construyó la caja externa del rebosadero.

    [​IMG]

    [​IMG]





    En el circuito del closedloop se le instalo una "T" y una llave de paso adicional, esta derivación me permitira con solo abrir esa llave extraer el agua de los cambios parciales, realmente es una modificación muy sencilla y muy barata (alrededor de 25 pesos) y evitara el estar introduciendo recipientes en el display principal o en el sump.

    [​IMG]


    Y la misma foto con unas flechas que indican como va a quedar el flujo

    [​IMG]




    Como pueden ver la estetica del tanque sigue si ser afectada... en estos dias terminare el pegado de la caja externa del rebosadero y comenzare con el diseño e instalación del sump el cual me llevara un poco de tiempo ya que me gustaria que tenga:

    - Compartimiento para el skimmer.
    - Refugio.
    - Compartimiento para el agua de relleno.
    - Compartimiento para la bomba de retorno.

    Ya tengo algunas ideas rondandome en la cabeza pero antes de hacerlo de acrilico o vidrio pienso hacer un modelo en carton.

    Saludos

  10. JGONZ

    JGONZ Veterano de las profundidades

    Se incorporó:
    10 Diciembre 2004
    Mensajes:
    2,925
    Me gusta recibidos:
    143
    Ocupación:
    Consultor en Informatica
    Localización:
    Mexico DF y Puebla Pue (fin de semana)
    no pos ni hablar, como siempre un placer visual tu trabajo, va a ser un tanque de lujo y un verdadero espectaculo ver ese boyu turbo cargado, y lo que mas me gusta en lo personal es que va ser cien por ciento funcional pues estas incluyendo todas las tecnicas de un tanque grande pero en version Nano, sin duda que va a dar de que hablar. si hubiera calificaciones desde ahorita auguro un 100. saludos.

  11. fervazso

    fervazso Adicto al arrecife

    Se incorporó:
    21 Septiembre 2007
    Mensajes:
    382
    Me gusta recibidos:
    1
    Re: Boyu - remodelación extrema

    no one me han comentado que si para proyectos se trata el buen amigo no one la verdad que si eres muy apasionado amigo....GRACIAS A MATH por invitarme vaya que si estoy conociendo gente que sea muy aficionada a este hobby tan bonito..no one aver si me ayudas o tienes algunos planos para modificar un azoo amigo y aver cuando me doy una vuelta por puebla y ver las maravillas que tienes saludos

  12. pepecarranza75

    pepecarranza75 Líder del arrecife

    Se incorporó:
    14 Septiembre 2006
    Mensajes:
    694
    Me gusta recibidos:
    0
    Ocupación:
    Negocio de Joyeria
    Localización:
    Monterrey
    Re: Boyu - remodelación extrema

    Que tal roberto!! oye como le hiciste para unir el SCWD con los tubos de PVC??

  13. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - remodelación extrema

    Hola Pepe, fijate que desde hace tiempo estoy usando una pistola de calor para algunos trabajos.

    [​IMG]

    En este caso calente el tubo que toma una consistencia chiclosa y lo meti a presion dentro de las conexiones del squid, al entrar toma la forma y al enriarse se ajusta claro que para evitar fugas puedes reforzar con un poco de pegamento o unas abrazaderas.

    Saludos

  14. carlangas11

    carlangas11 Patrón de las profundidades

    Se incorporó:
    5 Septiembre 2005
    Mensajes:
    1,400
    Me gusta recibidos:
    21
    Género:
    Hombre
    Ocupación:
    Estudiante
    Localización:
    Mexico DF .
    Que buenas instalaciones haces no one yo creo funcionara de maravilla esos close loops y ahora que vas a meter?


    Saludos!!

  15. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Por las caracteristicas de iluminación y circulación de agua que va a tener pienso en unos SPS's, aunque seguro le voy a meter de todo un poco.

    Saludos

  16. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - remodelación extrema

    Pensando un poco en el diseño del sump y dandole vueltas a una idea que tengo desde hace mucho tiempo, pense...

    Si la primera camara del sump siempre la reservamos para poner ahi el skimmer o la bomba que alimenta el skimmer... ¿Por que no hacer un skimmer en esa primera camara?

    Asi que me di a la tarea de diseñar algo bajo ese concepto.

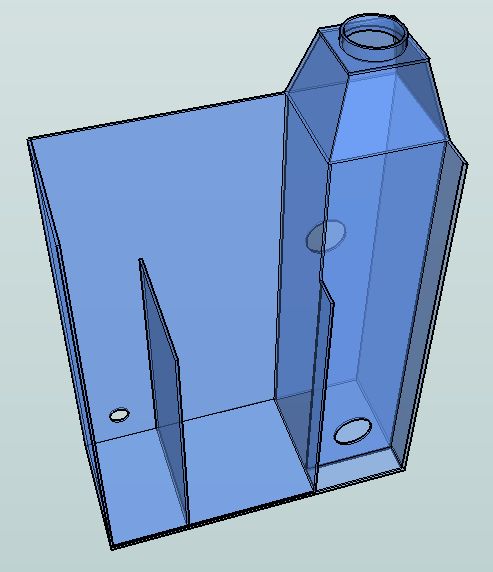

    Los primeros esbozos

    [​IMG]

    [​IMG]

    [​IMG]

    Me gusta usar separaciones para dividir cada area, pero no soy muy afecto a los bafles (separaciones en serie para disminuir la microburbuja), pienso que mientras el agua en el sump este a nivel los bafles son inutiles.

  17. DiegoLizarazo

    DiegoLizarazo Patrón de las profundidades

    Se incorporó:
    17 Junio 2007
    Mensajes:
    1,008
    Me gusta recibidos:
    2
    Ocupación:
    Asesor Tecnico
    Re: Boyu - remodelación extrema

    La bomba que uso para el close loop son bombas especiales o son bombas normales por q pueden absorber algún pez por tanta potencia no?

  18. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - remodelación extrema

    Siempre hay que proteger las tomas de agua, tanto la bajada al sump como las de los closedloop para evitar lo que mencionas, no depende tanto de que bomba uses.

  19. no one

    no one Veterano de las profundidades

    Se incorporó:
    23 Marzo 2004
    Mensajes:
    2,662
    Me gusta recibidos:
    267
    Re: Boyu - remodelación extrema

    Para el skimmer del Boyu he comenzado a hacer pruebas con propelas modificadas tipo meshweell.

    Una bomba marca Otto que se le habia roto una de las propelas del impulsor queda perfecta para las pruebas
    [​IMG]

    [​IMG]




    El material utilizado para hacer el meshweell
    [​IMG]



    Algunas fotos de la propela ya modificada
    [​IMG]

    [​IMG]

    [​IMG]




    Y un video donde pueden ver el funcionamiento de la bomba ya con su propela modificada




    Seguiremos haciendo pruebas...

    Noone te lo modifique para que se viera bien el video...

    Última modificación por un moderador: 5 Abril 2016
  20. FMC

    FMC Adicto al arrecife

    Se incorporó:
    26 Julio 2004
    Mensajes:
    219
    Me gusta recibidos:
    0
    Localización:
    Guadalajara Jal.
    Re: Boyu - remodelación extrema

    :hierve: No pude ver el video :tomala:
