Espuma sin chakachaka (Tigger Skimmer)

Desde hace un tiempo mi buen amigo Robert (no one) y yo hemos estado discutiendo algunos temas sobre skimmers recirculacion o aspiracion normal, rejillas difusoras conos, largos de cuellos y salidas, por lo que hace unos días, después de pasar algunas penurias logisticas , conseguimos los diversos materiales y pues nos dimos a la tarea de diseñar un skimmer poderoso y de bajo consumo eléctrico , comprobando algunas teorías que hemos ido desarrollando en nuestras pruebas y vivencias particulares en el DIY de los skimmers.


Y bueno pues empezemos con el post:

Los tubos de 25cm de diametro 60 cm de alto y 3 mm de espesor:



despue procedimos a crear los conos para el skimmer pues hemos llegado a la conclusion que es una e las partes fundamentales del skimmer ya que un buen diseño impide que se atore la espuma alli y permite que se concentre hacia el cuello donde finalemente el skimmer la eliminara:

este es el corte de las piezas cuadradas para termoformar los conos:

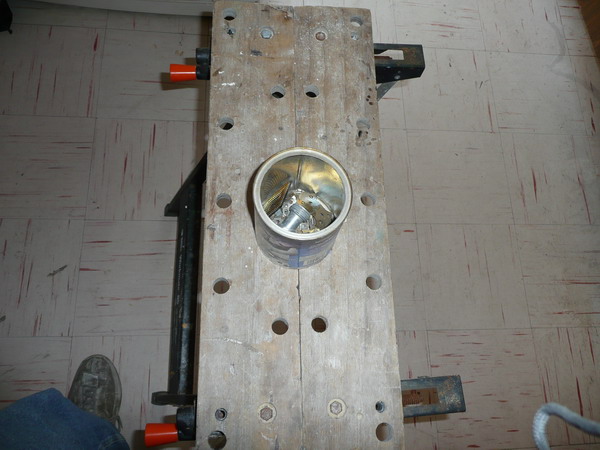

les presento nuestro molde de ultima tecnologia para termoformado de conos




Aca fabricmos una rudimentaria prensa para mantener firme el material mientras lo presionamos contra el molde del termoformado.


(si no se ponen camisa roja no sale ejejeje)



terminada:




unicamente hay que calentar el acrilica hasta el punto de reblandecimiento y luego presionarlo contra el molde y esperar a que se enfrie o darle una ayudadaita con un trapo humedo para que agarre su forma final.





luego se cortaron todos los circulos y se recorto el cono del termoformado, presentamos todo y quedo algo asi:



Queremos ver mas fotos!!!!.... mas fotos!!!!!



mas fotos y mas resultados. se ve todo muy bien



Re: Espuma sin chakachaka

Me encanta cuando documentan los temas de esta forma, paso a paso, en simple español y con muchas fotos, mas si son DIY.

Felicitaciones Jose y como mis compañeros Master No One y Agarza claman, mas fotos, mas fotos !!!



Re: Espuma sin chakachaka

En el segundo dia nos dimos a la tarea de llevar una concienzuda discusión de si valía la pena hacer la rejilla difusora para el skimmer y como no nos pusimos de acuerdo pues decidimos probar las dos opciones.

aca tenemos la rejilla que la verdad se llevo un buen rato de trabajo y varios litros de jugo de naranja fríos, poruq el solecito taba rico.

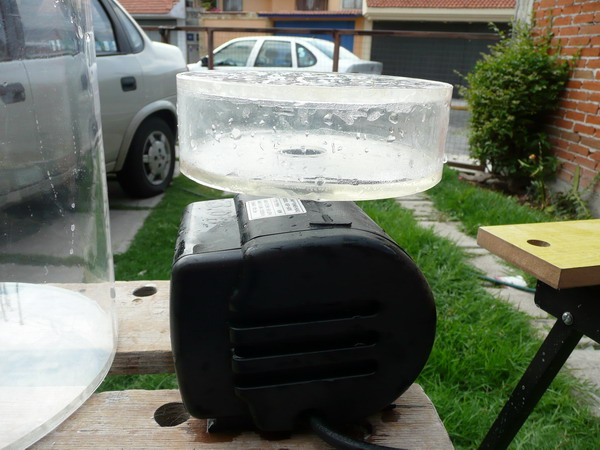

montada sobre su sedra 5000



haciendo un pequeño parentesis decidimos probar con bombas pequeñas si se les puede llamar asi , porque en nuestros expermimentos hemos notado que en realidad las bombas que casi todos usamos en el hobby para los skimmeres estan bastante sobredimensionadas y mas que mejorar los skimmers destruyen su desempeño provocando desde excesivas microburbujas por exceso de flujo hasta skimmers que no espuman debio a demasiada turbulencia.

aca mostramos la sedra ya fija al fondo con tornilos de nylon:


luego aca ya la vemos con la perforacion para que pueda aspirar agua del sump:

http://img63.imageshack.us/img63/3292/presentandosedrparaperfze6.jpg/img]

ya despues con los puntos criticos superados nos dimos a la tarea de pegar la enorme copa:

[img]http://img224.imageshack.us/img224/8528/coparl7.jpg

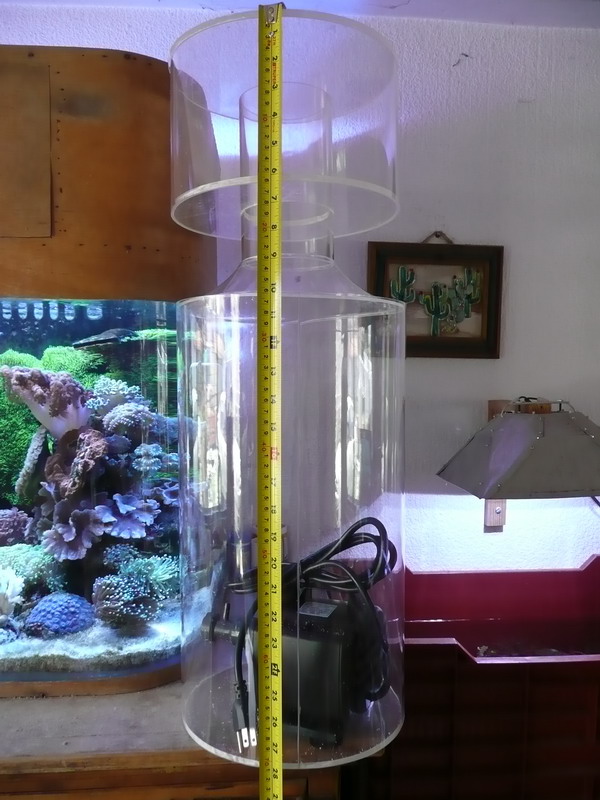

aca la vemos comparada con la de la copa desmontable de no one!!



al mismo tiempo esperábamos que secara la salida que es un tubito de pulgada y cuarto con válvula de compuerta casera para mejor calibrado del nivel dentro del skimmer:



jajaja para estas alturas ya se nos quemaban las habas por probar y pues ya estábamos preparando 40 litros de agua con sal en un sump para probar así que no desesperen ya voy subiendo los resultados de las pruebas.



chale!!!... este canijo del Pepe esta peor que telenovela del fucking canal 2



Nomas la esta haciendo de emocion



Re: Espuma sin chakachaka

bueno después de que todo seco decidimos implantarle una válvula con compuerta que uso en todos mis skimmers para darle el ajuste fino a laaltura e la espuma, recordemos que no necesitamos que tenga un sellado perfecto la verdad siempre la tenemos a la mitad para que necesitamos que sea hermetica y gastar 300 o mas pesos en una válvula de compuerta si es que no tenemos un skimmer externo. esta idea fue inspirada al ver las compuertas de los skimmers ATI:

simplemente toman un tramo del tubo a usar en este caso de 1 1/4 de pulgada lo cortan a la mitad lo pegan con cemento de pvc por dentro al tubo de la parte superior de la te de salida esperan que seque y voala tenemos la compuerta barata eficiente y mas facil de calibrar que una llave de bola que por cierto para este tubo cuesta unos 120 pesos.

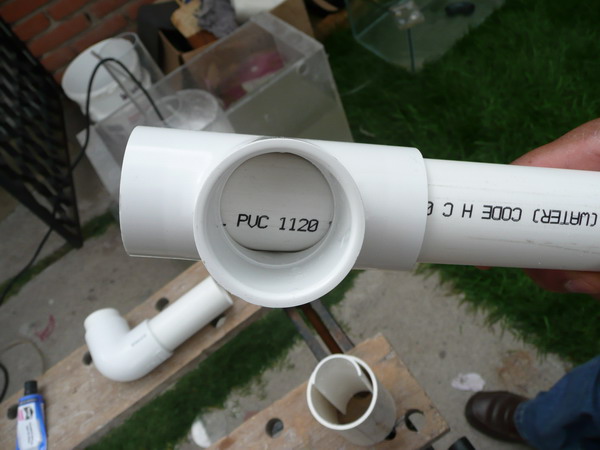

aca vemos el detalle de la valvula:



y como se ve a medio cerrar(el uso mas comun)y bien cerrada (caso improbable en un skimmer):






y la espuma????????


jajaja lo mejor para el final....



No ma... cayu jeje se ve super bien jeje esperando mas pics



Re: Espuma sin chakachaka

lo prometido en el titulo es deuda:

aca esta la espuma inicial una ves que lo calibramos ya en el sump que estaba un poquito sucio pero sin carga biologica:



aca un detalle de cerca donde si se fijan ya estaba queriendo sacar el polvo que habia en el sump, el agua estaba en 1024 de salinidad y sin detergente

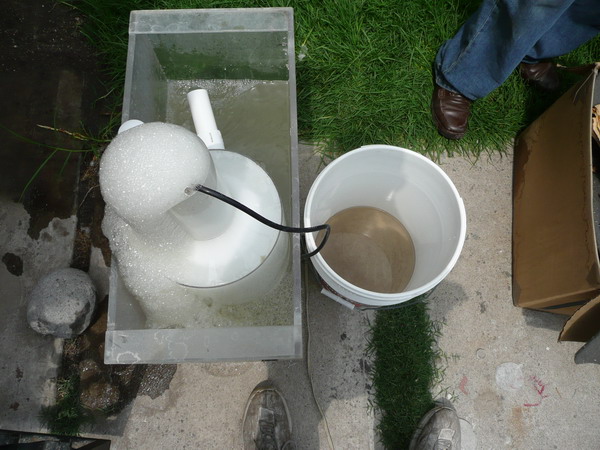

a los diez minutos ya estaba desbordando

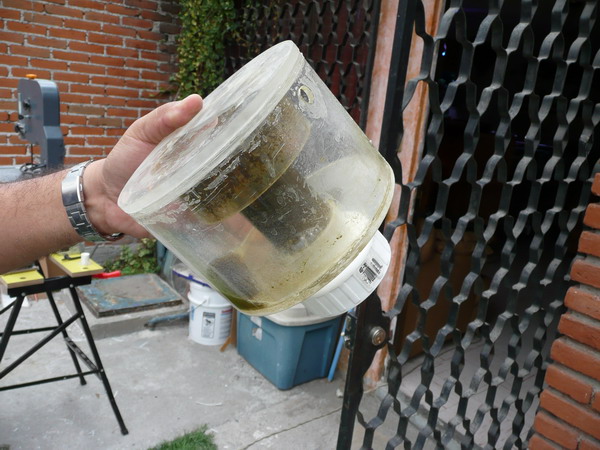

pero como eso no es suficiente y tenieno a mano desechos frescos pues echamos mano de la copa del tanque de exhibicion de robert y se la agregamos al agua limpia:

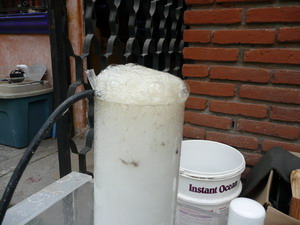

y esto fue lo que paso 3 minutos despues:





y una vez que calibramos la llave para que pudiera concentrar mas la espuma nos dio una espuma bastante especita como para capear



en las fotos notamos un tubo porque para la copa estamos decidiendo la mejor forma para unirla al cuello ya uqe es muy dificil conseguir una tuerca union de 4" que es el diametro del cuello.



Que tal, todo se ve bien .
Oye donde consiguiero tubo de acrilico de esa medida ya que ando buscando un pedazo.

Saludos



cambiamos tubo de acrilico por polipos navidad.... jojojojojojo



¿Lo mejor de todo?


La playera del Pepe... jajajajaja




Lo hubieran visto estaba recontento con los resultados



tengo hasta una acanstrea roja jajajaja.

Saludos



Re: Espuma sin chakachaka

wow ese espumador para cuantos litros es ?



Re: Espuma sin chakachaka

Pues que buen proyecto les quedo muy bien, dos preguntas:

1.- El cable de corriente de la bomba y la manguera de aire, las van a sacar por la copa?? o le van hacer perforación en algún lado para sacarlas??

2.- Si se descompone la bomba por donde la van a sacar?? ya que se ve que esta pegado todo hasta la unión con la copa...

Saludos!!



Re: Espuma sin chakachaka

Wow, que barbaro, como espuma !!! Como para cuantos litros le calculan y sobre todo, Como cuanto saldria hacer uno ?



insisto COMO TOMA AGUA EL SKIMMER????



Re: Espuma sin chakachaka

y yo vuelvo a insistir.... con esa capacidad y habilidad que tienen....

QUE ESPERAN PARA MONTAR UN TALLER DE ESPUMADORES Y EQUIPO made in México, que les sea buen negocio y que benfice a todo los hobbistas por precios, valla les aseguro que da para ambas cosas!!

Nuevamente felicidades excelentes proyectos!!!



Re: Espuma sin chakachaka

Oigan, en la parte del cono, el acrílico apoco se amoldó con el calor del sol?????

Yo construí el otro día una especie de over flow, con acrílico negro, lo metí en agua hirbiendo y no lo pude doblar mi un milímetro y era una pieza chica!!!!!!! o como se dobla??



Re: Espuma sin chakachaka

Pues que buen proyecto les quedo muy bien, dos preguntas:

Hola Pepe

1.- El cable de corriente de la bomba y la manguera de aire, las van a sacar por la copa?? o le van hacer perforación en algún lado para sacarlas??

Lo vamos a sacar por un costado, es uno de los detalles que todavia estamos puliendo, hay unos sellos que se usan en los aparatos electricos que pensamos puedan servir.


2.- Si se descompone la bomba por donde la van a sacar?? ya que se ve que esta pegado todo hasta la unión con la copa...

La tapa que esta en la parte inferior que es donde estamos atornillando la bomba no esta pegada, entra a presión en el cuerpo del skimmer, estamos pensando hacer un aro de acrilico que vaya pegado al cuerpo y en ese aro fijar la tapa por medio de tornillos de plastico. Esto mas que nada es un detalle ya que el skimmer al ser interno realmente no lo necesita, si hay fuga en la unión entre tapa y tubo pero es minima y no causa ningun problema.
