    Después de pensarlo durante algún tiempo, Tavo y un servidor nos dimos a la tarea de construir una base para la iluminación de su Picotope, aquí el proceso...

    La carpintería

    Lo primero que hicimos fue escoger la madera. Después de éso, usando una plantilla marcamos la pieza superior.

    [​IMG]

    Aquí la pieza ya cortada.

    [​IMG]

    Las piezas laterales.

    [​IMG]

    Comenzando a armar la base.

    [​IMG]

    Dándole forma al frente.

    [​IMG]

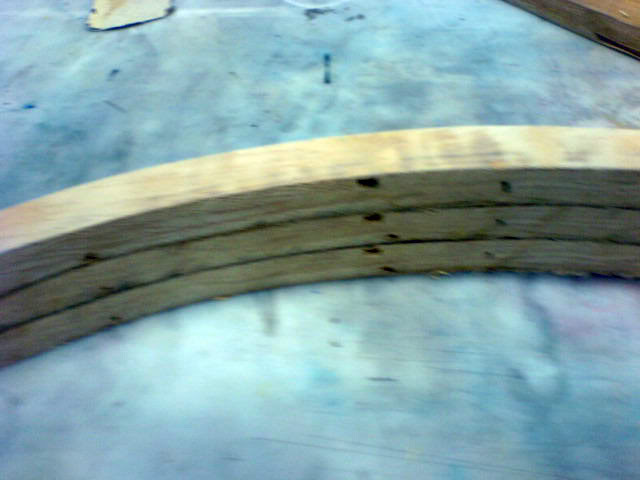

    Para seguir la forma curva del frente usamos 3 piezas de triplay que después unimos con pegamento blanco.

    [​IMG]

    [​IMG]

    Después de emparejar la pieza y colocada en la base.

    [​IMG]

    Preparando la base para pegar la chapa de madera.

    [​IMG]

    [​IMG]

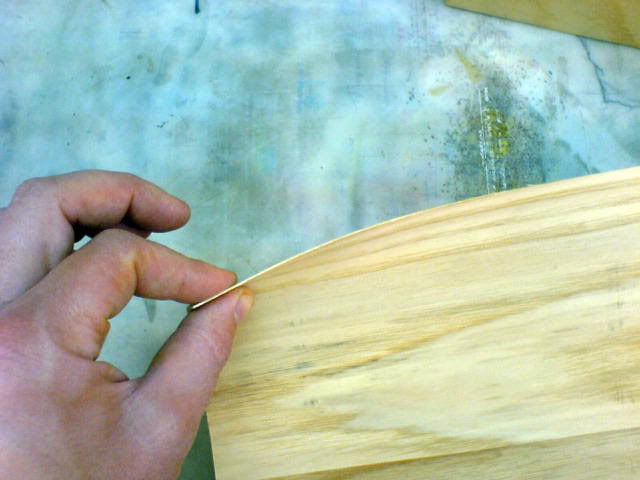

    Una vez pegada la chapa de madera,

    [​IMG]

    Las perforaciones para los extractores.

    [​IMG]

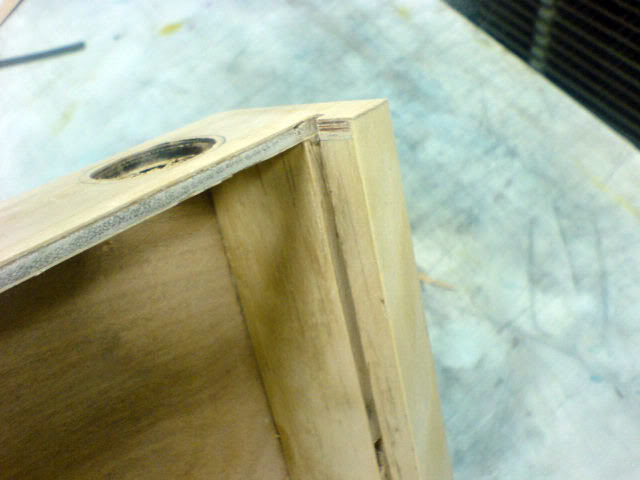

    Una vista de la parte trasera.

    [​IMG]

    Después un poco de sellador y barníz.

    [​IMG]

    [​IMG]

    Ya barnizada la base.

    [​IMG]



    La parte eléctrica y electrónica

    En esta etapa Pepe nos ayudó mucho con un ejemplo que nos presentó.

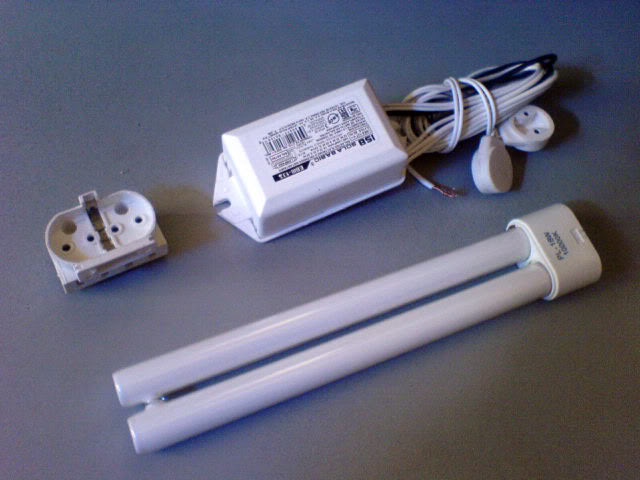

    Los componentes para la iluminación: 2 PL de 18 watts, su respectiva balastras y conectores.

    [​IMG]

    Los componentes para el enfriamiento: 2 extractores, con sus respectivos trasformadores y rectificadores.

    [​IMG]

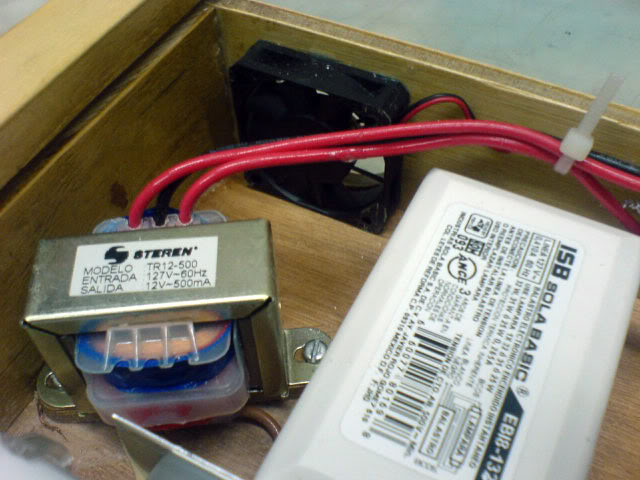

    Detalles del transformador, por si alguien desea hacer su fuente de poder. El amperaje como el voltaje puede variar según sus necesidades.

    [​IMG]

    Detalles del rectificador.

    [​IMG]

    Los diodos que usamos: 1N4004 (1.80 pesos c/u)
    El capacitor electrólitico: 3.00 PVP (3.00 pesos c/u)

    El diagrama.

    [​IMG]

    Y el extractor que elegimos, nos gustó por ser muy pequeño además de potente.

    [​IMG]


    El reflector

    El reflector se lo debemos a Jaime, que fue quien nos facilitó la lámina, lo único que hicimos nosotros fue...

    Recortar la lámina.

    [​IMG]

    [​IMG]

    Hacerle un par de dobleces y listo.

    [​IMG]



    El armado de las piezas

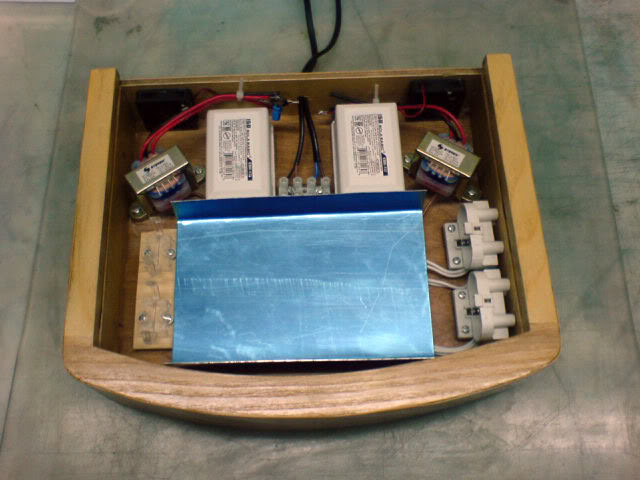

    Una vez que tuvimos listas estas 3 partes, seguimos con el armado.

    [​IMG]

    Algunos detalles.

    [​IMG]

    [​IMG]

    [​IMG]

    Retirando la película protectora de la lámina.

    [​IMG]

    Colocando los PL's.

    [​IMG]

    [​IMG]



    El acrílico

    No sé porque, pero esto lo dejamos hasta el último.

    Aquí trazando un corte.

    [​IMG]

    Cortando con lo único que teníamos a la mano.

    [​IMG]

    Dibujando la curva del frente.

    [​IMG]

    Cortando la curva.

    [​IMG]

    Lijando el acrílico para que quedara uniforme.

    [​IMG]

    Colocando el acrílico en su lugar.

    [​IMG]

    El resultado

    Las pruebas finales...

    El foco azul de 460 nm.

    [​IMG]

    El foco blanco de 10,000°K

    [​IMG]

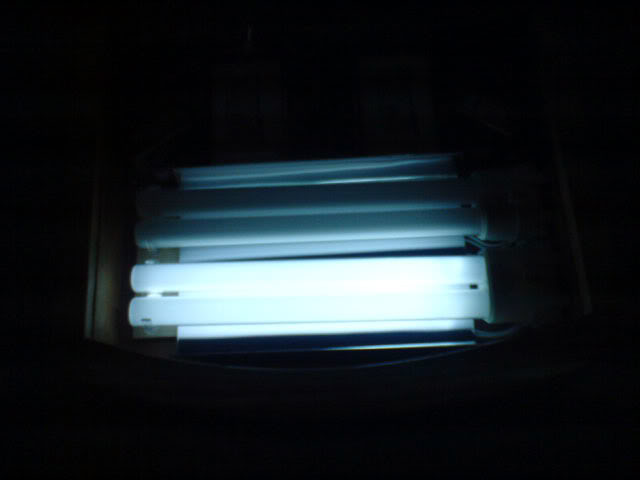

    Y los dos juntos.

    [​IMG]

    Las fotos en el Picotope se las debemos hasta la siguiente entrega.

    Saludos!

  2. JGONZ

    JGONZ Veterano de las profundidades

    Se incorporó:
    10 Diciembre 2004
    Mensajes:
    2,926
    Me gusta recibidos:
    146
    Ocupación:
    Consultor en Informatica
    Localización:
    Mexico DF y Puebla Pue (fin de semana)
    Respuesta: Iluminación Picotope

    jajaja se pasan esta lampara me la han platicado hace como un mes, pero felizmente veo que valio la pena la espera por verla y por el post, pocos posts tan bien documentados y pocos DIY tan bien realizados, creo tiene mas calidad que una lampara comprada, sin embargo un coco a los dos ,les falto la foto mas importante de todas, ya montada!!!! y pos ahora por eso le voy a llenar el pico al tavo de coralitos , seguro con esa luz hasta duros aguanta, en verdad que super bien realizado , asi que pos ahora va la inspeccion en vivo.


    vieron que tiene hasta las grapas para los tubos? yo nunca las he conseguido o mas bien ni las he buscado por las prisas de montarla lo mas pronto posible.

    saludos

  3. locovich

    locovich Rey Tiburón

    Se incorporó:
    22 Octubre 2007
    Mensajes:
    3,313
    Me gusta recibidos:
    3
    Localización:
    Plazas de Aragon, Edo de Mexico
    Respuesta: Iluminación Picotope

    WOW David !!!!! Que MEGA post te aventaste amigo, toda una catedra de como presentar un proyecto, que barbaro............... :)

    Excelente trabajo se aventaron Tavo y tu David, mis felicitaciones por lo bien que quedó. No puedo esperar para ver como quedó el Pico de Tavo con su nueva base y su nueva iluminacion. Sus corales van a verse de lujo.

    Un abrazo para ambos y aqui estaremos para la siguente entrega.

  4. luigui

    luigui Patrón de las profundidades

    Se incorporó:
    27 Agosto 2008
    Mensajes:
    1,387
    Me gusta recibidos:
    8
    Ocupación:
    Abogado
    Localización:
    D.F
    Respuesta: Iluminación Picotope

    Excelente lampara, se ve de lujo.... que buena secuencia de pasos a seguir para el armado, es un gran trabajo...

  5. ARKO

    ARKO Patrón de las profundidades

    Se incorporó:
    11 Abril 2007
    Mensajes:
    1,406
    Me gusta recibidos:
    14
    Localización:
    Naucalpan
    Respuesta: Iluminación Picotope

    Excelente trabajo, impresionante la calidad del proceso y el acabado felicidades.

    Una foto montada estaria de lujo.

  6. manotas

    manotas Veterano de las profundidades

    Se incorporó:
    6 Agosto 2008
    Mensajes:
    2,869
    Me gusta recibidos:
    68
    Localización:
    Monterrey, N.L.
    Respuesta: Iluminación Picotope

    Aparte de excelentes conocedores del hobby buenos carpinteros ya quisieramos que muchos de los que se dicen carpinteros trabajaran también como ustedes, muy buen trabajo nos deben las fotos ya con el acuario

    Saludos

  7. dpavon

    dpavon Veterano de las profundidades

    Se incorporó:
    14 Febrero 2008
    Mensajes:
    3,119
    Me gusta recibidos:
    105
    Localización:
    México, D.F.
    Respuesta: Iluminación Picotope

    Muchas gracias a todos por su porras!

    En cuanto tenga fotos del Picotope con su nueva iluminación se las presento. O mejor aún, que se las presente el mismo Tavo, ya es hora de que participe más.

    Saludos!

  8. blackjazz_sax

    blackjazz_sax Líder del arrecife

    Se incorporó:
    16 Septiembre 2007
    Mensajes:
    677
    Me gusta recibidos:
    0
    Ocupación:
    Sistemas de Computo, Musica
    Localización:
    Guadalajara Jalisco
    Página web:
    Respuesta: Iluminación Picotope

    Orale, exelente trabajo, no cabe duda que lo echo en mexico esta bien echo, para muestra basta un boton.

  9. fer14

    fer14 Adicto al arrecife

    Se incorporó:
    22 Febrero 2007
    Mensajes:
    225
    Me gusta recibidos:
    0
    Localización:
    Querétaro
    Respuesta: Iluminación Picotope

    Woooow

    muchas felicidades! Quedo de 10!

    Te queria pedir un favor, me podras ayudar a encontrar donde venden todo para los PL's? No encuentro por ningun lado aqui en Queretaro, ni el balastro, ni el arnes, ni el soporte y tengo meses buscando. Muchas gracias!

  10. dpavon

    dpavon Veterano de las profundidades

    Se incorporó:
    14 Febrero 2008
    Mensajes:
    3,119
    Me gusta recibidos:
    105
    Localización:
    México, D.F.
    Respuesta: Iluminación Picotope

    Gracias Blackjazz Sax y Fer.

    Fer, haz tu lista y con todo gusto te ayudamos a conseguir las piezas.

    Saludos!

  11. marinopsycho

    marinopsycho Patrón de las profundidades

    Se incorporó:
    10 Abril 2008
    Mensajes:
    1,502
    Me gusta recibidos:
    2
    Ocupación:
    Radiología medica
    Localización:
    Nezahualcoyotl México
    Respuesta: Iluminación Picotope

    mi buen amigo tavo quedo muy padre esa luminaria para tu pico haber si ya me invitas a conocerlo eh. David muchos saludos y ya vi que si la haces muy bien para el DIY tambien eh saludos y que cuando vamos a organizar algo hemos estado algo calmados ultimamente saludos

    marinopsycho

  12. LagartijoJack

    LagartijoJack Aprendiz de arrecife

    Se incorporó:
    1 Marzo 2007
    Mensajes:
    146
    Me gusta recibidos:
    0
    Ocupación:
    Empleado
    Localización:
    D. F.
    Respuesta: Iluminación Picotope

    Saludos
    Muy buen proyecto con esa explicacion se ve bastante sencillito, mi pregunta es con esa ilumincacion que bichos puedes mantener'????

  13. lmcontre

    lmcontre Aprendiz de arrecife

    Se incorporó:
    21 Septiembre 2008
    Mensajes:
    112
    Me gusta recibidos:
    0
    Ocupación:
    estudiante y trabajo de medio turno
    Localización:
    TLALPAN, DISTRITO FEDERAL
    Respuesta: Iluminación Picotope

    excelente felicitaciones, les quedo de 10, la mia por razon de prisas la tuve que hacer express, la de ustedes quedo se super lujo, saludos....

  14. dpavon

    dpavon Veterano de las profundidades

    Se incorporó:
    14 Febrero 2008
    Mensajes:
    3,119
    Me gusta recibidos:
    105
    Localización:
    México, D.F.
    Respuesta: Iluminación Picotope

    Israel, qué milagro!

    Lagartijo Jack, qué buena pregunta. Esperamos que sea suficiente para mantener una amplia variedad de corales, desde blandos, pasando por algunos LPS y tal vez uno que otro SPS que no sea muy delicado. Les iremos contando conforme vayamos experimentando.

    lmcontre, muchas gracias. La tuya también quedó muy bien. La vi en el tema de "Fotos de Nuestros Tanques". Cómo va ese nanito?

    Saludos!

  15. victorfsrz

    victorfsrz Veterano de las profundidades

    Se incorporó:
    10 Junio 2007
    Mensajes:
    2,233
    Me gusta recibidos:
    43
    Respuesta: Iluminación Picotope

    Felicidades, te quedo muy bien, tal vez alguna montipora te aguante, hay unas muy muy bonitas, mejores que algunas acros.

    SALUDOS

    VICTOR

  16. LagartijoJack

    LagartijoJack Aprendiz de arrecife

    Se incorporó:
    1 Marzo 2007
    Mensajes:
    146
    Me gusta recibidos:
    0
    Ocupación:
    Empleado
    Localización:
    D. F.
    Respuesta: Iluminación Picotope

    Salu2
    Que altura tiene?? seguiremos en espera de mas fotos.

  17. Blackknight

    Blackknight Adicto al arrecife

    Se incorporó:
    30 Enero 2009
    Mensajes:
    290
    Me gusta recibidos:
    2
    Ocupación:
    estudiante
    Localización:
    mexico df
    Respuesta: Iluminación Picotope

    jajaja les quedo bastante bien pero bueno ahora empiezo de pregunton..utilizaron alguna madera en especial q sea mas resistente al agua salada?por alguna q otra salpicada q no faltan...o solo con el barzniz otra pregunta dpavon donde conseguiste,consiguieron los focos(y todo el equipo q no sea de steren:p,eso me imagino q en steren,juju)...son power compact?o de cuales porque me quiero hacer la tapa principalmente y dependiendo el costo del demas equipo pues de una vez hacer una mejor iluminacion de la que tengo pa q los animaleijos q tengo anden un poco mas agusto..nos vemos y denuevo felicitaciones salio padre la tapa pero si les falto una foto con esta colocada...se cuidan

  18. dpavon

    dpavon Veterano de las profundidades

    Se incorporó:
    14 Febrero 2008
    Mensajes:
    3,119
    Me gusta recibidos:
    105
    Localización:
    México, D.F.
    Respuesta: Iluminación Picotope

    Gracias Victor, una monti estaría de lujo. Trataremos de conseguir un frag.

    Lagartijo Jack, no sé decirte exactamente la medida, porque el Picotope es de Tavo y está en su casa, le calculo unos 20 cm. Yo nada más soy su secretario :)

    Blackknight, gracias también.

    La madera que utilizamos fue triplay de 19 mm para los costados y de 6 mm para la tapa, todo fue pedacería de un proyecto que hicimos hace menos de un año. Incluida la chapa. Un poco de sellador y otro poco de barníz y listo. Esperamos que no haya problemas de humedad.

    En lo que se refiere a los focos, efectivamente son Power Compact y los conseguimos en uno de los mercados para peces que empieza con M de Mixhuca, costaron 150 pesos el actínico de 460nm y el blanco de 10,000°K 135 pesos. Las balastras costaron 120 pesos cada una y las encontramos en la calle de Victoria, en la misma calle encontramos los conectores y los clips. El resto en Steren.

    Saludos!

  19. fer14

    fer14 Adicto al arrecife

    Se incorporó:
    22 Febrero 2007
    Mensajes:
    225
    Me gusta recibidos:
    0
    Localización:
    Querétaro
    Respuesta: Iluminación Picotope

    Hola Dpavon!

    Una pregunta, osea tu iluminacion costo:

    2 focos: 285 pesos
    2 balastras: 240 pesos
    mas conectores y clips.. es decir unos 600 pesos????

    Aqui en Queretaro un foco, un solo foco me lo quieren vender en $350 pesos, hice cotizaciones para meter otro foco en una boyu y la instalacion completa de 1 solo foco pl con todo y balastra rondaba los 1,000 pesos!!

  20. ANNULARIS

    ANNULARIS Líder del arrecife

    Se incorporó:
    10 Enero 2006
    Mensajes:
    782
    Me gusta recibidos:
    10
    Respuesta: Iluminación Picotope

    Chulada Chulada

    Mis mas sinceras felicitaciones viejos la neta les quedo padrisimo de haber sabido que le entrbana a la carpiteria le encargarie el mueble de mi tanke las tima que se les adelanto un maestro carpintero jajaja no en verdad se sacaron un 10 .

    Esperemos que de ser posible mas adelante puedan dedicarce un poco mas a esto y puedan ofrecer sus servicios para futuros proyectos .

    Saludos cordiales > ANNULARIS

    Lamentablemente no todos nacimo o tenemso algunos dones que nso gustaria para evitar un gasto mas elevado de lo que es .

    NUEVAMENTE MUCHAS FELICIADES .
