Lampara Diy de 24 leds

Tema en 'Hagalo usted mismo' comenzado por faisanreeves, 6 Noviembre 2018.

  1. faisanreeves

    faisanreeves Aprendiz de arrecife

    Se incorporó:
    25 Julio 2012
    Mensajes:
    139
    Me gusta recibidos:
    4
    Localización:
    Naucalpan, México
    Buen dia CAMardas, ojala me pudieran asesorar, quiero armar un par de módulos con disipadores de aluminio de 10 X 20 centímetros con 12 leds Cree en cada modulo (24 leds totales), alimentados con un driver Meanwell 60-48D. Ahora bien, tengo algunas dudas, ¿como se conecta el dimmer o potenciometro al driver? ¿qué tipo de dimmer me sirve? ¿para cada modulo puedo poner un dimmer? si es así ¿como se haría la conexión? y ¿como regular el voltaje y los amperes del driver?.
    Como datos adicionales les informo que los leds son 8 royal blue de 3.2 - 3.6 V y de 350 - 1000 mA; ademas 4 leds blancos de 3.2 - 3.6 V y 350 - 700 mA de 6500 K.

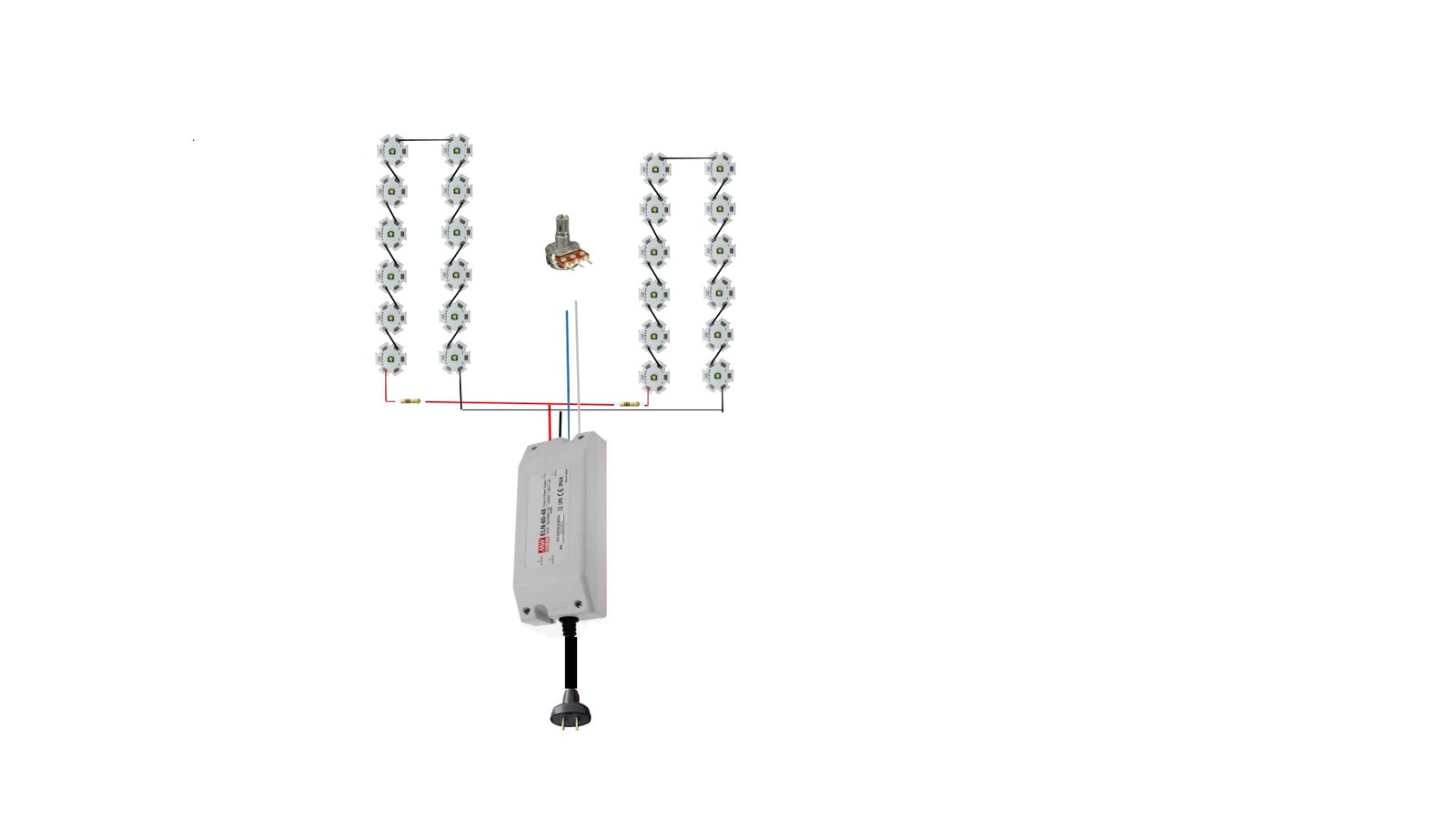

    Este sería el diagrama de como quedarían mas o menos:
    diagrama.

  2. Huracan

    Huracan Rey Tiburón

    Se incorporó:
    21 Noviembre 2007
    Mensajes:
    4,729
    Me gusta recibidos:
    507
    Género:
    Hombre
    Ocupación:
    Ing. Mecanico Electricista, Criador de gatos persa
    Localización:
    D.F. Gustavo A. Madero y Ecatepec, Edo de México,
  3. faisanreeves

    faisanreeves Aprendiz de arrecife

    Se incorporó:
    25 Julio 2012
    Mensajes:
    139
    Me gusta recibidos:
    4
    Localización:
    Naucalpan, México
    Ok, pues en espera de los comentarios de los expertos

  4. ebado

    ebado Veterano de las profundidades

    Se incorporó:
    24 Febrero 2005
    Mensajes:
    2,054
    Me gusta recibidos:
    4
    Género:
    Hombre
    Ocupación:
    Programador
    Localización:
    Distrito Federal.
    Si mal no recuerdo los debes conectar en serie y cada serie de tener su potenciómetro, pero si badstrap sabe mas ojala te pueda.apoyar,saludos

    Enviado desde mi BLADE V8 SE mediante Tapatalk

  5. faisanreeves

    faisanreeves Aprendiz de arrecife

    Se incorporó:
    25 Julio 2012
    Mensajes:
    139
    Me gusta recibidos:
    4
    Localización:
    Naucalpan, México
    gracias ebado

  6. Badstraw

    Badstraw Webmaster Miembro del STAFF

    Se incorporó:
    21 Agosto 2010
    Mensajes:
    10,527
    Me gusta recibidos:
    1,780
    Localización:
    Estado de México
    El potenciómetro se alimenta con un eliminador de 10V, el positivo del eliminador se conecta al lado izquierdo de tu potenciometro, luego el positivo o "cable azul" de la meanwell va conectado justo en "la pata" de medio de tu potenciómetro, y por último tanto el negativo del eliminador y el cable blanco de la meanwell, sen conectan en "la pata" derecha del potenciómetro.

    Recuerda ajustar la corriente conectando un multímetro y abriendo la tapa para regular el potenciómetro interno.

    Un potenciómetro de 10k

    Puedes utilizar uno o dos como te explico arriba, en realidad es indistinto.

    Se conecta un multímetro como si fuera un led , es decir positivo con negativo y se pone en la entrada de "A" el cable rojo, luego ajustas tu multimetro en amperes. Después abres la tapa de la fuente y regulas el "tornillo" hasta que tengas menos de 1 A, preferentemente 900mA.

    Si tienes cualquier duda publícala, aquí con gusto te ayudamos paso a paso...

    Última modificación: 8 Noviembre 2018
  7. faisanreeves

    faisanreeves Aprendiz de arrecife

    Se incorporó:
    25 Julio 2012
    Mensajes:
    139
    Me gusta recibidos:
    4
    Localización:
    Naucalpan, México
    muchas gracias Badstraw!, este fin de semana lo practico y cualquier duda estaré dando lata. Saludos!

  8. Huracan

    Huracan Rey Tiburón

    Se incorporó:
    21 Noviembre 2007
    Mensajes:
    4,729
    Me gusta recibidos:
    507
    Género:
    Hombre
    Ocupación:
    Ing. Mecanico Electricista, Criador de gatos persa
    Localización:
    D.F. Gustavo A. Madero y Ecatepec, Edo de México,
    Hola @ebado@ebado tiene mucho que no te leía por el CAM, como estas?

  9. bradokc

    bradokc Nuevo CAMarada

    Se incorporó:
    2 Marzo 2006
    Mensajes:
    24
    Me gusta recibidos:
    9
    Género:
    Hombre
    Localización:
    Winston Salem
  10. bradokc

    bradokc Nuevo CAMarada

    Se incorporó:
    2 Marzo 2006
    Mensajes:
    24
    Me gusta recibidos:
    9
    Género:
    Hombre
    Localización:
    Winston Salem
    Por otra parte esa fuente no te va a funcionar para ese tipo de LED.
    Ya q su capacidad es menor para el consumo total de LED esa fuente es de
    60W
    1.3 amperios
    esos LED q tu dicen son por lo regular 600 mA osea q 2 led hacen 1.2 "amperios" con dos led ya estas casi al maximo de la capacidad de la fuente.
    Cada LED es de 3W por 24 hacen un total de 72W y tu fuente es de solo 60W por donde lo mires no cuadran los numeros.
    Saludos

  11. Badstraw

    Badstraw Webmaster Miembro del STAFF

    Se incorporó:
    21 Agosto 2010
    Mensajes:
    10,527
    Me gusta recibidos:
    1,780
    Localización:
    Estado de México
    Cuando las conexiones son en paralelo es cuando se suma la corriente y se queda constante el voltaje. :)

    V x A = Watts

  12. faisanreeves

    faisanreeves Aprendiz de arrecife

    Se incorporó:
    25 Julio 2012
    Mensajes:
    139
    Me gusta recibidos:
    4
    Localización:
    Naucalpan, México
    entonces, por lo que entiendo, si me sirve siempre y cuando los conecte en paralelo, es decir 2 series en paralelo y cada serie con los 12?

  13. bradokc

    bradokc Nuevo CAMarada

    Se incorporó:
    2 Marzo 2006
    Mensajes:
    24
    Me gusta recibidos:
    9
    Género:
    Hombre
    Localización:
    Winston Salem

    La unica manera q funcione es en serie teoricamente el consumo es menor ni idea como pero funciona q valla a durar la fuerte eso es otra cosa en mi proyectos se quema rapido yo soy vieja escuela le pongo watt y amperios suficientes a cada uno y los LED brillan como cualquier lampara de $400 el potenciometro se pone en serie
