Solicito consejo sobre la creación de un reflector de leds

Hola amigos/as!

En la actualidad estoy trabajando en los cambios que estoy haciendo a un acuario para crear un nano reef.

He pensado en crear un reflector de leds como iluminación, aunque se que todavía no es una técnica muy difundida pero hay marcas como SOLARIS que ya la fabrican. He observado que la iluminación por leds está dando grandes cambios y ahora se utilizan para vehículos y el hogar. Por su bajo consumo y su casi nula producción de calor, con la ventaja de poder crear un circuito con la posibilidad de encenderlos paulatinamente y apagarlos igual, estoy diseñando un reflector del que os pasaré copia si lo consigo hacer bien... primero he de experimentar...

Pero la duda que me asalta es que cualquier led no es adecuado para un acuario de corales. Por este motivo, en primer lugar os pido vuestra opinión sobre esta nueva generación de leds: los superflux (ultraluminosos). ¿Con blancos y azules los veis adecuados? Había pensado hacer una placa con unos 40.



Os pongo un vínculo: http://www.tienda-led.com/shop/index.php?cat=c6_Superflux-90--140-.html

Gracias de antemano!



Características de los leds

Hola de nuevo! Lo cierto es que estoy liado con mi hijo a ver si podemos montar un reflector invirtiendo poco dinero. Ninguno de los dos somos electrónicos, pero bien vale la pena en aventurarse a experimentar, pues los resultados pueden ser muy interesantes. A continuación os pasamos más información de lo que estamos barajando, aunque tenéis más datos en la web que os he puesto.


LED SUPERLUX BLANCO CABELADO

Color de emision: BLANCO
Tamaño de la lente: 5mm
Color de la lente: Transparente
Tension de trabajo: 12-14V
Intensidad a plena carga max. : 22.000 mcd
Vida hasta: 125.000 Horas
Ángulo de emision: 140º
Corriente soportada: 20mA
Longitud de onda: ~625 nm
Rango de temperatura soportada en correcto funcinamiento: -25°C ~ +85°C





LED SUPERLUX AZUL CABELADO

Color de emision: AZUL
Tamaño de la lente: 5mm
Color de la lente: Transparente
Tension de trabajo: 12-14V
Intensidad a plena carga max. : 15000 mcd
Vida hasta: 125.000 Horas
Ángulo de emision: 140º
Corriente soportada: 20mA
Longitud de onda: ~460-470 nm
Rango de temperatura soportada en correcto funcinamiento: -25°C ~ +85°C

Para facilitar el trabajo de conexiones los venden también en paneles de 3 leds, con 2 enchufes (macho y hembra) y se pueden conectar hasta 30 paneles juntos (siendo indistinto el color -en este caso, blanco y azul-).

Resistente al agua 3 Superflux LEDs 110~130° angulo visible
Voltage 12VDC, 40mA


Y sin querer parecer que me llevo comisión (me limito a informar, pues creo que puede ser de interés para todos), hay una oferta por 15,07 euros (IVA incluido) sobre una novedad: paneles de 48 leds SMD 1210 megabrillantes con 3 conectores en LUZ BLANCA y LUZ AZUL (cada panel, no intercalados). Tienen una duración de 100.000 horas ademas resisten golpes y vibraciones (están pensados para el tuning de coches). El fabricante afirma que brillan 3 veces más que los paneles normales de leds...


Bueno, esperamos que alguien que conozca mejor el tema nos pueda decir si es factible o no. ¿Nos quedamos cortos con este tipo de luz?



Respuesta: Características de los leds

es mucha la tendencia hacia esat tecnoligia, no creo que te de problemas, aqui en Mexico, es algo dificil de conseguir, por ahi un patrocinador del foro esta trabajando en un prototipo, a mi parecer debe de funcionar y con las caracteristicas que pones de los leds, no le veo problema.....
¿por que no hay esos kits aqui en méxico??????
saludos



Respuesta: Solicito consejo sobre la creación de un reflector de leds

Si vas a estar experimentando para ver cual es la mejor fórmula, te recomiendo que verifiques el PAR que te dan las diferentes combinaciones, la cantidad de luz (¿lumenes luxes?) a diferentes distancias y a través del agua salada, así como la temperatura de color que logres con las mismas. Con eso podrás determinar cuantos necesitas y las posiciones en las que los debes de acomodar, yo no soy para nada diestro en estos asuntos y entiendo poco al respecto, pero si ya le vas a entrar al experimento, me parece que por ahí te debes de enfocar. No dejes de mantenernos informados de tus avances, está tecnología, como dice Jarocho se está poniendo muy interesante y ojalá que pronto, por gente como tu y tu hijo logremos tener productos de estos a precios razonables.

Saludos



jarocho y agarza muchas gracias por vuestros comentarios.

Entiendo que debe dar mucha rabia no tener al alcance este tipo de kits... aquí a España llegan importados desde Asia (Hong Kong) por empresas electrónicas. Igualmente, por lo que me cuenta mi nieto, el tema del tuning de coches y las nuevas posibilidades de la energía solar, han ayudado a evolucionar la iluminación de los leds en muy poco tiempo (si hay demanda hay producto). Precisamente será mi nieto el que monte (arme?) el reflector.

De todos modos, esta web con kits de leds luminosos, es de una tienda on-line española, de Alicante, pero que vende a todo el mundo exclusivamente por Internet. Te lo digo por si realmente estás interesado. El problema está sin duda en los gastos de envio... pero no creo que resulte muy caro pues el producto pesa muy poco. Tienen mail de contacto para consultar. Igualmente, deberían existir otras tiendas parecidas en vuestro país.

Bueno, en todo caso, estamos muy animados con la creación del reflector de leds para nuestro futuro nano reef. Os iremos informando puntualmente sobre nuestra creación. Lo primero que vamos a hacer es el pedido y veremos que tal es esta tienda on-line (si son serios y que no tengamos problemas).

En poco tiempo os seguimos informando, con fotos y esquemas del reflector. Aquí estamos 3 generaciones en un mismo objetivo.

Un saludo!



Respuesta: Solicito consejo sobre la creación de un reflector de leds

Pues que bien que esten haciendo ese tipo de ideas lamentablemente en nuetro pais, (mexico lindo y querido) no hay ese tipo de tecnologia tan a la mano y mucho menos a ese precio, porque viendo la pagina y sacando el costo del paquetito de 3 leds en linea saldria en aprox $90 pesitos, en euros 5.08, lo que nos dice lo barato que son en su pais (españa) ese tipo de articulos, pues seguiremos al pendiente del desarrollo de la luminaria con leds, y esperemos que se obtengan buenos resultados, un saludo.


Atte Eduardo Bado.



Respuesta: Solicito consejo sobre la creación de un reflector de leds

hola que tal

en otro post dije que iva poner mi lampara y nunca la puse jejej

pero aqui esta



son leds 3w 210lns

solo que parece alumbrado publico jejee

saludos



Cálculo equivalencias leds para nano reef

Kocker, fenomenal tu diseño. Parece práctico y funcional. Ya me dirás que tal ha funcionado su aplicación en el acuario.

Bueno, os comento que estoy en contacto con el vendedor y aunque estoy pendiente de información, puede solicitar al fabricante paneles concretos para los que estemos interesados:

Puedo hablar con el fabricante, si me puede producir
un panel de 48 leds con 4 paneles de 12 led smd , 2 en azul
y 2 en blanco. La cantidad minima sera entre 10 y 50 paneles
si pueden hacer este panel. Puedo conseguir paneles
de 12 , 24 , 36 , 48 y 108 leds.

Interesante para los aquarios sera el panel superflux,
son 3 leds superflux en un panel resistente al agua.

Estoy a la espera de una nueva respuesta, pues todo depende de la cantidad de luz que producen los LED smd y los LED superflux. La cuestión es que estoy averiguando cuantos LED's puedo necesitar para iluminar una superficie X. La cantidad de luz depende de las milicandelas expresadas en mcd.

En mi caso concreto estoy pensando el reflector para un nano reef de casi 80 litros (= 20 galones). He leído que la luz necesaria para mantener un acuario marino se debe calcular de 1 a 2 W x litro. Con lo cual, necesito para mis 80 litros de 80 W a 160 W de iluminación.

La gran duda que me asaltaba era: ¿Cual es la equivalencia de W en mcd ( -milicandelas- la unidad de medida luminosa de los LED's)???

Y mi hijo conoce a un electrónico que le dió esta equivalencia, que sin duda, me gustaría que fuese confirmada por algún experto, pues desconozco como hizo la conversión:

80 W = 4.600 lúmenes = 382.000 milicandelas

Con lo cual, como necesito de 80 W a 160 W, mi reflector debe tener suficientes LED's luminosos como para producir de 382.000 mcd al doble 764.000 mcd. Lo cierto es que no hay problema en bajar o subir la intensidad, pues con un transformador puedo hacerlo (imposible con otro tipo de iluminación).

La gran ventaja, que con una equivalencia de 160 W estoy consumiendo prácticamente muy poco en electricidad gracias a la tecnología LED. Esto es algo a tener en cuenta, a parte del ahorro que supone la vida de un LED, que dura más de 10 años (de 100.000 a 125.000 horas).

Los LED's brillantes convencionales dan 5.000 mcd, y los superflux (nueva generación) que he puesto en el hilo llegan hasta los 20.000 mcd.

Por eso, he solicitado al vendedor conocer exactamente cuantos mcd dan realmente los LED's, en concreto la suma del panel de 3 LED's superflux. Así podré calcular aproximadamente la cantidad que necesito para el reflector.

Para terminar, otro dato interesante es que la luz blanca de LED tiene una temperatura de color 6500º kelvin. Si no me equivoco es buena para el crecimiento de corales.

Ante cualquier equivocación o error que pueda haber cometido os pido ser corregido. En todo caso, estoy abierto y agradecería mucho las explicaciones de los conocedores del tema.

Un saludote!



Respuesta: Solicito consejo sobre la creación de un reflector de leds

Sin ser conocedor ni experto al respecto, si la luz blanca te da 6,500°K, se ma hace muy bajo para que tengas buenos resultados, si se favorecerá el crecimiento pero no la coloración. Por aqui en el foro anda un tema de aztecaphoto en el que por medio de filtros logró cambiar al temperatura decolor de unas lámparas comerciales.

Saludos



Respuesta: Solicito consejo sobre la creación de un reflector de leds

De nuevo muchas gracias, agarza.

Estoy recopilando información sobre la temperatura color ideal para los corales, y hay bastante controversia. Algunos afirman que debe ser desde los 6000º hasta los 14000º k. Los leds azules realzan el colorido de los corales, que es otra cosa. Los leds azules tienen una temperatura de color que se aproxima a 10000º K.

Agarza, si me pones un vínculo o transfieres información aquí sobre el tema te lo agradeceré mucho.

En todo caso, para que este hilo pueda servir didácticamente a otros, me comprometo a ir añadiendo toda la información que vaya recogiendo sobre el tema. Tal vez la cuestión está en mezclar leds de distintas temperaturas de color... es decir, LED's de distintos colores... pero vamos, esto es ahora mismo una idea sin fundamento.

Un saludote!



Respuesta: Solicito consejo sobre la creación de un reflector de leds

Hola Aquaflash...
Aquí te dejo el link que te comenta AGARZA:
https://www.acuarios-marinos.com/cam/forums/showthread.php?t=8500

Espero te sirva.

Saludos



Los LED's y la Temperatura Color ºK

Gracias Abel! Hay datos en ese hilo muy interesantes que pueden serme de gran utilidad.

Visto que la Temperatura del Color se debe tener muy en cuenta para el mantenimiento de los acuarios marinos (y posiblemente los dulces también) he encontrado una gráfica que define cada tramo.

Primero un sencillo resumen para entender que es la Temperatura del Color:


LUMINARIAS
Existen distintas fuentes de luz artificial (bombillas, fluorescentes, leds...), pero las llamaremos luminarias, que es la palabra adecuada, ya que una bombilla puede tener un mecanismo de funcionamiento muy sencillo, pero un fluorescente por ejemplo no es tan sencillo, con lo cual, la palabra luminaria engloba todo el mecanismo que pone en funcionamiento esa fuente de luz.

Tenemos entonces distintos tipos de luminarias, cada una mas o menos moderna, con un mecanismo mas o menos complejo, y con unas peculiraridades en todos los casos distintas. En mi caso, me estoy centrando en la luminaria tipo LED, que como característica propia son semiconductores con consumo eléctrico mínimo, de gran longevidad, que no producen calor y que no contienen rangos infrarrojos ni ultravioletas.

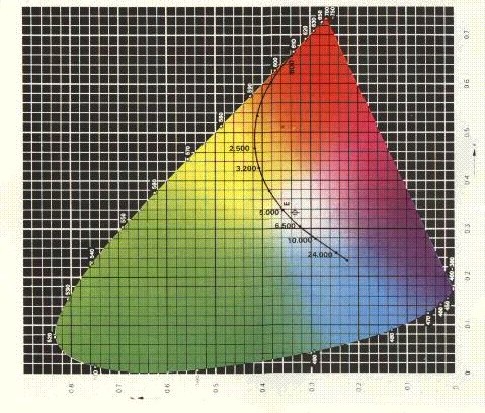

TEMPERATURA COLOR
Aquí nos centraremos en una característica: la temperatura del color. Es una característica que nos dice qué tipo de luz nos va a dar esa luminaria. En el gráfico se puede ver la curva donde nos muestra a qué color corresponde cada temperatura, la medida es en ºK (grados Kelvin), se refiere a grados de color, no de temperatura térmica.



· 2.500ºK: Amarillo
· 3.200ºK: Anaranjado
· 5.000ºK: Blanco
· 6.500ºK: Blanco azulado
· 10.000ºK: Azulado

En el próximo mensaje resumiré la información que tiene que ver con el efecto de la temperatura del color en la vida de un acuario. Los LED precisamente son variados en su temperatura del color, pues los hay desde los 2.500 ºK (amarillo puro) hasta más de 10.000 ºK (azul-violeta).



Respuesta: Los LED's y la Temperatura Color ºK

buena informacion para ir partiendo hacia lo que queremos....
yo habia leido que la combinacion de leds blancos con leds azules el encendido de unos con otros tambien te da una caracteristica de °K, es decir encender tantos blancos con tantos azules te produce cierta cantidad de °K o "coloracion", de ahi la importancia y sus caracteristicas para poder dimear(mover) de por ejemplo 10000°K a 14000°K.
saludos



Respuesta: Los LED's y la Temperatura Color ºK

Hola Jarocho

Tienes el link donde leíste sobre los leds?

Saludos



Respuesta: Los LED's y la Temperatura Color ºK

deja y busco, en la pagina de reef life, que estan haciendo este tipo de luminarias en su momento lo comento.



Respuesta: Los LED's y la Temperatura Color ºK

Muchas gracias Jarocho

Saludos



La pantalla SOLARIS destripada

Amigos/as estoy encontrando en Internet mucha información sobre otros que también se han lanzado a esta aventura. No se si el moderador me permitirá hacer bibliografía de foros con este tema de la creación de un reflector con LED's.

Lo cierto es que me llevan una ventaja enorme, pero sus trabajos e investigaciones están hechas con otro tipo de LED's. En todo caso, me voy a dedicar a aprender y resumir sus avances, compartiendo mis conocimientos en este hilo que empecé y que, como objetivo, me he marcado finalizar con la creación del reflector.

Aquí dejo como han logrado averiguar de que está hecha la pantalla SOLARIS, el reflector más popular en la actualidad que existe en el mercado:



La pantalla lleva 50 leds cada 60 cm, en dos grupos cuadrados de cinco por cinco. De ellos, 12 son azul actínico y 13 blancos. Esta configuración equivale (en PAR, y según ellos) a un halogenuro de 400 w y 15.000 ºK. La distribución es en cuatro grupos, 6 azules día, 6 azules noche, 9 blancos día y 4 blancos noche. De día están encendidos los 24, de noche se encienden sólo los grupos de noche, variando entre el 0% y el 10% según la fase lunar. Cada uno de los cuatro grupos puede controlarse independientemente entre el 0% y el 100%, con lo que la temperatura de color se puede ajustar a voluntad (el ajuste es visual: se da más o menos cantidad de azul a ojo hasta que el resultado sea placentero, pero no se puede elegir en el display la temperatura de color y que la pantalla ajuste las luminosidades.

Los leds azules tienen una temperatura de color de 22.000 ºK, y los blancos de 6.500 ºK.

Los LED son casi con total seguridad Luxeon III; los azules, posiblemente azul real (royal blue, 455 nm). Cada led lleva un grupo óptico Fraen de haz ancho (45º).

Mecánicamente, los led van montados en placas rectangulares de cinco leds, que se deben sustituir en conjunto si uno de los led falla. Supongo (yo lo haría así) que cada placa incorpora el circuito de alimentación de su grupo de led (entrada, 24 V), y que la fuente de alimentación exterior de la pantalla es la encargada de producir 24 V a partir de la red eléctrica. Se necesita una fuente de alimentación por cada dos grupos de 25 led.

Además, existe un segundo modelo de pantalla, Galileo, bastante más barato, con el que aseguran que se pueden mantener corales blandos y que tiene la mitad de leds (21 leds en 60 cm, más luz de luna). Esta pantalla no incluye controlador electrónico, sólo tres interruptores de encendido. Los led están equiespaciados en tres filas, y la fuente de alimentación está incluida en la propia pantalla.

A partir de los datos anteriores, esta pantalla equivaldría (de nuevo, en PAR) a un halogenuro de 150 w y 15.000 ºK.



Respuesta: Solicito consejo sobre la creación de un reflector de leds

hola que tal

hay que ver cuanto amperios y cuanto voltios es cada leds para usar el transformador porque si no va aguantar el transformador

saludos



Respuesta: Solicito consejo sobre la creación de un reflector de leds

Kocker, así es. Hay que calcular los amperios y voltios de cada led, o panel de LEDs. Creo que lo adecuado es seguir el modelo de SOLARIS y que se puedan encender los LEDs por fases.


Te pongo unas fotos de un experimento que tuvo lugar en 2005 por un miembro veterano de otro foro que se llama MIGUELANGEL. Su reflector me recuerda mucho al tuyo. Es un montaje de 60 LEDs y que consume 4 W. Su objetivo es iluminar un 100 litros (eso sí, de agua dulce!).






En su día, MIGUELANGEL utilizó LEDs con gran brillo de 7000 mcd. Pero se encontró con un impedimento, según explica: El principal problema es que emiten luz en linea recta como una linterna. Por lo que al tocar la luz una planta lo que hay debajo de la hoja queda a oscuras.

Resumiendo, otro compañero veterano que conoce esta tecnología le responde:

He visto las fotos de tu montaje con las plantas y, en mi opinion, le podrías sacar mas partido.

Principalmente, creo que intentas iluminar demasiada superficie y que los LED's estan demasiado separados de su objetivo.

Siempre según mi opinion, yo montaría los diodos en dos bloques de 30, exactamente de la medida del recipiente que quieres iluminar y lo situaria mas cerca del objetivo. Teniendo en cuenta que los LED's no se calientan apenas no tendrías problemas.

Hay muchos LED's en tu montaje que no iluminan las plantas. Así pues yo soldaria los led's de un modo mas compacto, mucho mas juntos, que estuviesen mucho mas cerca y que todos iluminasen dentro de lo que es en si el recipiente.

(...) Seria como montar dos linternas de 30 LED's que estuviesen mucho mas juntos y del diametro del recipiente para que no se perdiese nada de luz y lo pondria un maximo de 20 cm separado de la propia planta.

Estos datos hay que tenerlos muy en cuenta. Por cierto, en las imágenes pueden verse LEDs de color rojo, que intuyo buscan crear una temperatura de color concreta. En nuestro caso, deberían ser violetas por aquello de buscar más de 14000 ºK ¿Te ocurre lo mismo Kocker con tu montaje? ¿Qué tal resultado ofrece?

Un saludo!



LED's adecuados para una pantalla de acuario marino

LED's NO ADECUADOS PARA UN REFLECTOR

Los LED's de 5 mm o 10 mm de alto brillo:

Aunque en un principio puedan parecer ideales para acuarios, no lo son. Tienen el mismo espectro que los de alta potencia, son baratos, no necesitan disipador, algunos de estos LED's de 10 mm son capaces de dar 100 lúmenes en un ángulo de 40º (perfecto para el acuario) sin necesidad de lentes -al contrario que los LED's de alta potencia- pero tienen un gran impedimento: sufren una importante pérdida de intensidad luminosa en función de su uso en el tiempo.

Si es cierto que duran 110.000 horas, en sus primeras horas pierden un 20 % y a las 4.000 bajan un 50 % su intensidad luminosa que empieza a caer en picado. Por este motivo, a nivel comercial no se usan para iluminar acuarios ni terrarios. Habría que cambiar estos LED's cada 6 meses para un óptimo resultado. Por este motivo, las empresas que diseñan estas luminarias lo hacen con LED's de alta potencia.

LED's SI ADECUADOS PARA UN REFLECTOR

LED's de alta potencia luminosa:

Antes hemos hablado de este tipo de LED's. Son la nueva generación que se ha desarrollado gracias a la iluminación de coches bajo el tuning. Son capaces de dar mucha luz (de más de 10.000 mcd), y tienen una gran variedad de colores, algunos concretamente del espectro que nos interesa para mantener la vida de nuestros acuarios marinos (recordemos: luz blanca de día 6.500 ºK y luz azul que simula la filtrada en el agua 22.000 ºK). Estos LED's son de larga duración y en su vida, según estudios a partir de las 5.000 horas pueden perder un 5 % su luminosidad.

En los nuevos reflectores como el AQUAILUMINATION, se utilizan los LED's de alta potencia tipo LUXEON K2 (actualmente parece ser que han sustituido por sus ventajas a los LUXEON III, referidos en el anterior mensaje "La pantalla SOLARIS destripada"). Según los datos oficiales de este reflector, estos LED's son capaces incluso de mantener perfectamente



Estos LED's encendidos en conjunto, blancos y azules, producen la temperatura de color 22000º K. Sobre el espectro actinico, el pico tiene que estar en 530 nm. Lo importante es la cantidad de energia util para la fotosintesis (la region azul). Los reflectores SOLARIS, en la actualidad también trabajan con LED's LUXEON K2, medido por Dana Riddle en su laboratorio, cumplen con su trabajo: sirven para crecer hasta los SPS.




Como esta tecnología LED avanza a pasos agigantados, otras marcas han lanzado otros LED's de características parecidas. Lo interesante es averiguar que sean igualmente adecuados.
